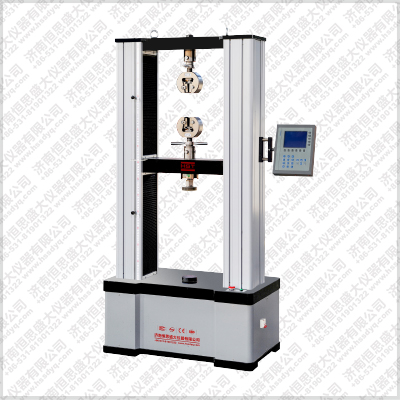

安全帶強力試驗機結構及原理：
主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性落地式框架結構，交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載（移動橫梁與工作臺之間安裝有壓縮、彎曲附具,可對金屬或非金屬材料試樣進行壓縮及彎曲試驗; 移動橫梁與上橫梁之間安裝有拉伸附具,可對金屬或非金屬材料試樣進行拉伸試驗）。測力傳感器安裝在移動橫梁的下部，用于測量試驗力的大小；交流伺服電機內置位移測量系統，用于測量試樣的位移量,也可近似代替試樣的變形量；對部分金屬材料，試驗機配置試樣延伸率的專用測量裝置-引伸計,引伸計的雙夾頭夾住試樣標距兩點,實時測量試樣標距兩點的分離距離,即試樣的變形量，微機（PC機或液晶單片機）控制試驗過程，并實現數據處理及輸出。
安全帶強力試驗機技術指標：
|
名稱 |
機型A（臺式普通機型） |
機型B（高端機型） |
|
試驗力 |
30KR |
30KR |
|
準確度等級 |
1級 |
0.5級 |
|
試驗力示值允許誤差極限 |
示值的±1%以內 |
示值的±0.5%以內 |
|
負荷測量范圍 |
滿量程的2%～100%FS |
滿量程的0.4%～100%FS |
|
試驗力示值分辨率 |
試驗力的1/300000 |
試驗力的1/500000 |
